Вибійна Система Телеметрії

Технічні характеристики та особливості.

Вибійна система телеметрії компанії «Compass», для вимірювань під час буріння - це повністю вилучаємий пристрій, який також може бути встановлений, без спуско підіймальних операцій, що знижує ризики втрати під час аварій.  Обладнання має великий міжремонтний період і тривале використання комплекту батарей, за рахунок низької енерго-витратності. Запрограмовані на поверхні системи, надають надійні та точні дані, в залежності від наявних умов буріння, а зручне в користуванні програмне забезпечення здійснює високоякісне розпізнавання сигналу, усування перешкод та виведення результатів обробки на буровому майданчику.

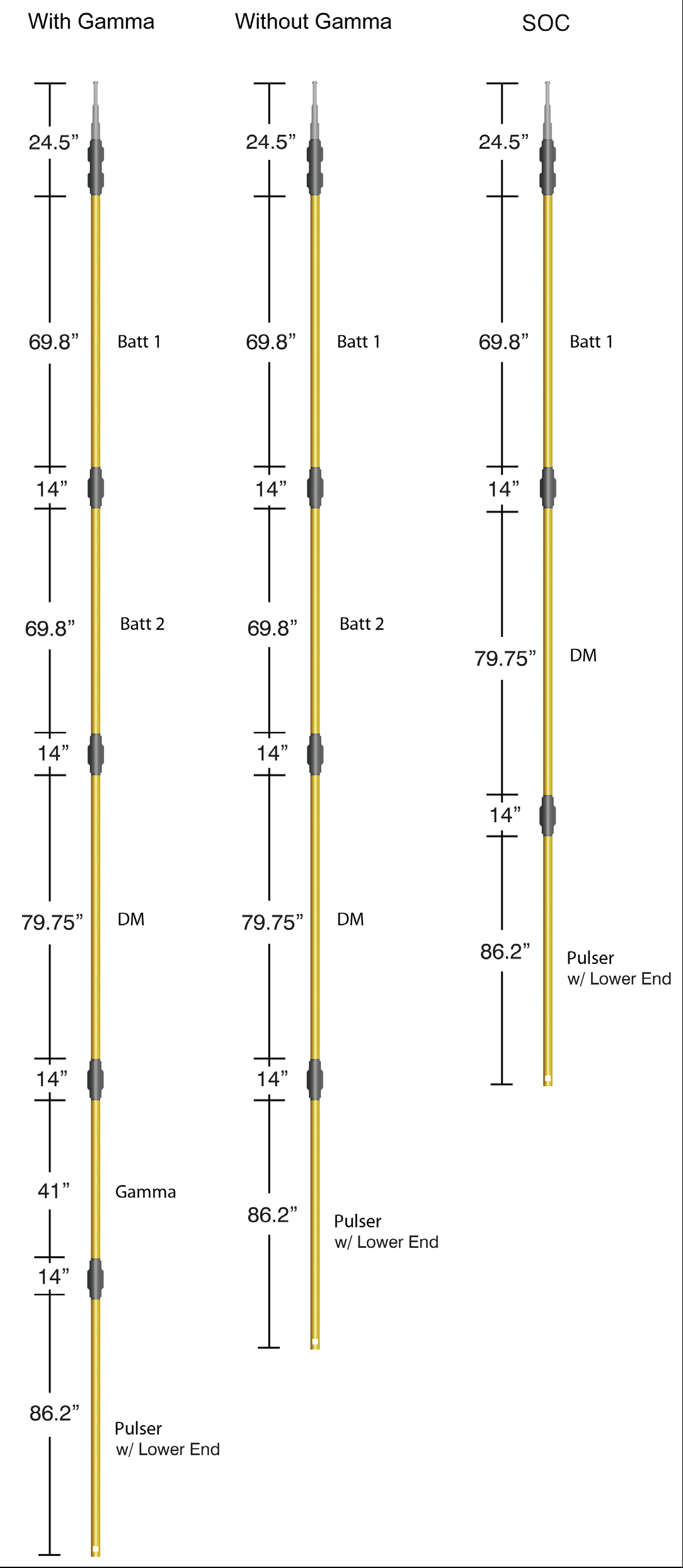

Загальний вигляд можливих конфігурацій комплекту
Можливості вимірювань Напрямок, замір гамма-випромінювань, температура пристрою
Конфігурація застосування Орієнтувальний перехідник(орієнтувальне пристосування) та зонд
Можливості застосування зовнішніх діаметрів(дюйми) 3-1/2” to 9-1/2”
Максимальна інтенсивність викривлення, гр/30м 109° / 100 ft
Максимально допустима робоча температура, гр(С/Фар) 175° C (347° F)
Перепад тиску по всьому інструменту(пульсації) Циркуляція в кільцевому просторі / розраховано(на воді): 118 PSI
Максимальний гідростатичний тиск 20,000 PSI
Швидкість витрати пром.рідини  70 фут/сек Менш ніж 50 гал/хв(2.2” Внутрішній діаметр НОБТ) Більш ніж 1200 гал/хв(3-1/4”  Внутрішній діаметр НОБТ
Експлуатація системи
Тип пульсацій системи Позитивний, гідравлічний пульс
Очікування передачі даних під час вимірювання 90 сек
Середня періодичність оновлення напрямку інструменту 17 сек
Похибки вимірювань
Гравітаційне вимірювання напрямку інструменту +/- 0.05° to +/- 3.0°, програмується
Точність встановлення 0.15° = 2 фут на кожні 1,000 футів сміщення
Магнітне вимірювання напрямку інструменту +/- 0.05° до +/- 3.0°, Програмується
Азимут +/- 0.1° (якщо викривлення свердловини більше 5°)
Зенітний кут +/- 0.1°
Зміна магнітного орієнтування на гравітаційне Програмується до будь-якого бажанного значення(5° зазвичай)
Стабільнійсть Зенітний кут +/- 0.05° Азимут +/- 0.05°
Формат відображення Зенітний кут 0.1° Азимут 0.1° Напрямок інструменту 1°
Частота вимірювань «гамма»-зонд Одне вимірювання кожні 1.8 секунд , 20 вимірювань на хвилину зберігається в пам’ять. Програмується.
Можливості запису гамма вимірювань 120 - 600 годин як функція програми
Розміри інструменту стандартного типорозміру
Модуль керування 31 фут / 197 фунтів
Модуль керування + «Гамма» зонд 35.6 фут / 229 фунтів
Зовнішній діаметр 1-7/8”

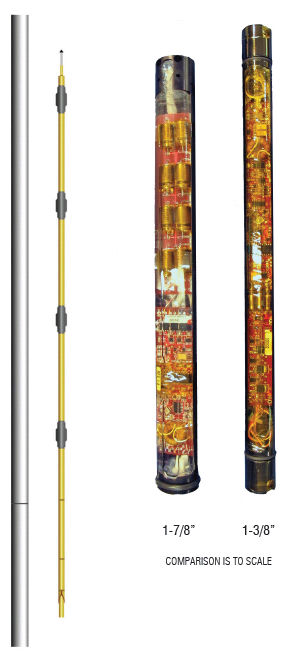

Вибійна система телеметрії «Compass» зменшеного діаметру «slim hole_1 3/8``»

Розміри інструменту зменшеного розміру
  Довжина Вага
Тільки модуль напрямку 23.1 фут 78 фунтів
Модуль напрямку  + «Гамма»-зонд 23.1 фут 83 фунтів
Tool O.D. 1-3/8”
Загальна інформація модулів вимірювань
Можливості датчиків Напрямок, замір гамма-випромінювань, температура пристрою
Конфігурація застосування Орієнтувальний перехідник(орієнтувальне пристосування) та зонд
Можливості застосування зовнішніх діаметрів НОБТ(дюйми) 2-7/8”, 3-1/2”, 4-3/4”
Максимальна інтенсивність викривлення, гр/30м 109° / 100 ft
Максимально-допустима робоча температура 175° C (347° F)
Максимально допустимий гідростатичний тиск 25,000 PSI
Витрата промивальної рідини 75 - 150 gpm (2-1/5” Collar I.D.)
Експлуатація телесистеми
Тип пульсацій системи Позитивний, гідравлічний пульс
Очікування передачі даних під час вимірювання 90 сек
Середня періодичність оновлення напрямку інструменту 17 сек
Absolute Accuracies
Гравітаційне вимірювання напрямку інструменту +/- 0.05° to +/- 3.0°, програмується
Точність встановлення 0.15° = 2 фут на кожні 1,000 футів сміщення
Магнітне вимірювання напрямку інструменту +/- 0.05° to +/- 3.0°, програмується
Азимут +/- 0.1° (якщо викривлення свердловини більше 5°)
Зенітний кут +/- 0.1°
Зміна магнітного орієнтування на гравітаційне Програмукється до будь-якого бажанного значення(5° зазвичай)
Стабільність показів Зенітний кут +/- 0.05° Азимут +/- 0.05°
Формат відображення

Зенітний кут 0.1°

Азимут 0.1°

Напрямок інструменту 1°

Частота вимірювань «гамма»-зонд Одне вимірювання кожні 1.8 секунд, 20 вимірювань на хвилину. Зберігається в пам’ять. Програмується.
Можливості запису гамма вимірювань 120 - 600 годин як функція програми

Розробка компанії «Compass» -  «Slim Hole MWD System» забезпечує надання сервісу траекторії свердловин та вимірювань «гамма» - випромінювань, в різних типах свердловин, включаючи свердловини із коротким радіусом, а також на існуючих свердловинах із використанням традиційної технології «MWD». Це відмінний інструмент для відновлення свердловин в яких застосовані експлуатаційні колони із малим діаметром.
Для більш глибокого буріння можливості обладнання дозволяють максимально знизити Обладнання має великий міжремонтний період роботи в свердловині та короткочасні технічні обслуговування(між рейсами), що доповнюється тривалим терміном використання батарей обумовлене низькою енерго-витратністю. Відноситься до вилучаємих інструментів, що значно скорочує витрати та час на спуско-підіймальні операції.

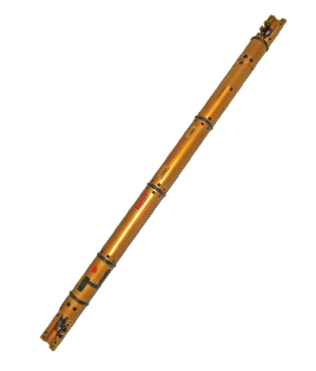

Модуль Керування(напрямком буріння)

Compass  використовує сенсорну технологію для надання цифрового сигналу та виміру спрямованого вихідного синалу. Датчик призначений, для прямого підключення до мікропроцесорної  системи збору даних крізь спеціалізовані, послідовні інтерфейсні з`єднання.

Опис

Модуль керування напрямком буріння, складається з трьох-осьового магнітометра, трьох окремих акселерометрів та відповідної електроніки, що встановлено на жорсткому «шасі». Джерело живлення, призначено для роботи від літієвого акумулятора із постійним струмом.

Розміри інструменту
Тип обладнання Довжина Вага
Тип з`єднання «Kinteс» 80” / 2.03 м 37 фунт / 16.8 кг
Технічні характеристики модулю навігації
Інклінометр ± 0.10 градусів, 3 sigma
Азимут ± 0.25 градусів, 3 sigma
Точність вимірювання напрямку інструменту ± 1.0 градусів
Максимальна температура 175° C (350° F) (150° C по запиту)
Максимальний гідростатичний тиск 20,000 PSI (137.9 МПа)
Операційна напруга 18-32 В
Номінальна сила току 12 mA
Ударні навантаження 1,000 г / 0.5 мілі.сек
Вібраційні навантаження Постійні 25г RMS 30-500 Hz / Випадкові 20g по всім осям

Особливості

  • Мінімальна енерго-витратність, що відповідає вимогам свердловинних умов.
  • Дані калібрування надаються в кожному комплекті.

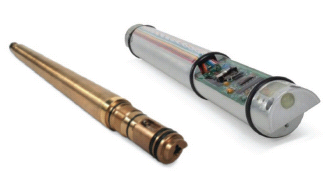

Кроковий пульсатор «Compass»

Опис

Позитивний пульсатор «Compass»  генерує послідовність імпульсів збільшення тиску в бурильній колоні, дозволяючи передавати дані «MWD», записані в свердловині – на поверхню.
Обладнання вилучається та замінюється, що економить час робіт, усуваючи СПО під час спрямованого буріння.
Пульсатор складається з трьох основних вузлів: Pulser Driver(привід пульсатору), Oil Fill(маслонаповнена секція) и Helix End(ходовий механізм).
Пульсація дозволяє обмежити поток бурового розчину, створюючи перепад тиску шляхом конфігурації діаметрів в головному перерізі. Рух основного клапану в середині та зовні створює збільшення тиску. Два фактори, що сильно впливають на рух клапану – робота вузла електроніки і тиск рідини на компенсаційній мембрані.

Особливості

Проста та надійна робота в широкому диапазоні швидкостей потоку;

Експлуатація в розчині із вмістом реагентів для боротьби із поглинанням із вмістом 30…50фунтів/барель;

Застосована сервотехнологія для більш швидкої передачі даних, більш сильний сигнал та вражаючі можливості захисту від «шумів» для надійної передачі даних при складних умовах буріння;

Виключне енергозбереження.

Технічні характеристики пульсатору «Compass»

Мінімальна витрата промивальної рідини 35 gpm (8 л/sec) на воді
Максимальна витрата промивальної рідини 1,100 gpm (67 л/сек) на воді
Максимальна робоча температура 175° C (350° F)
Максимальний гідростатичний тиск 20,000 PSI (137.9 MPa)
Операційна напруга 20-29В
Номінальна сила току 12mA
Ударні навантаження 1,000 г / 0.5 мілісек
Вібрація 25g RMS 30-500 Hz Раптова
30g 50-300 Hz Постійна
Склад бурового розчину (Пісок)<1% рекомендовано
Зусилля під час роботи клапану >100 lbs
Compass Pulser Driver Specifications
Вхідна напруга

Потужність: 18-30В(постійний струм)

Пульсація: 0-5В(постійний струм)

Вихідна напруга Включення промивки: 0-5В(постійний струм)
Межа роботи пульсатору 2A
Режим без пульсацій(тихий) 4mA

Споживання потужності (Енерговитратність)

300-350 годин тривалих пульсацій при струмі до 29В Літій-Іонних Батарей
Зусилля закриття попету 140-155фунтів
Довжина та вага без гідравлічної частини 64.5 дюйм (1,638 mm) / 34 фунтів (15.4 кг)
Довжина та вага із гідравлічною частиною 86.25 дюйм (2,190 mm) / 44 фунтів (19.9 кг)
Діаметр корпусу стандартного виконання 1.875” стандарт, але можливе виконання 1.75”
Матеріал корпусу BeCu
Діапазон робочих температур -40 to 175°C Робоча; 185°C Вимірювання.
Гідростатичний тиск 20,000 PSI

Модуль Живлення(Батарея)

Особливості

  • Компоненти, здатні витримувати температуру без погіршення роботи або дегазації;
  • Сумлінно контрольвані внутрішні зварювальні та паяльні з`єднання;
  • Дизайн складальної одиниці, характерний для високої температури, високої вібрації та високих ударних навантажень.

Переваги

  • Висока напруга: від 3.6В до 3.9В на елемент;
  • Найвища густина кожного елементу живлення;
  • Можливість роботи при температури до 200 ° С;
  • Можливість витримуватиекстремальну кількість ударних навантажень та вібрацій;
  • Конструкція забезпечує високу надійність та безпеку;
Розміри обладнання
Тип обладнання Довжина Вага
Тип з`єднань «Kinteс» 68.9” / 1.77 м 28 lb / 12.7 кг

Опис

«Compass» використовує високоенергетичні батареї «Літій Іон Хлорид» із двома розміраи діаметрів та по вісім елементів в комплекті із робочою температурою 150 ° C (302 ° F). Елементи захищені діодом для попередження зворотніх зарядів живлення та захищені запобіжником 5А на лінії передачі сигналу.
Модуль живлення може запускати систему MWD протягом більш ніж 150годин із стандартною частотою імпульсів за допомогою тензорного пульсатору та 80 годин із додаванням «гама»-зонду. Із оновленим пульсатором «Compass» аккумуляторна батарея здатна працювати протягом із системою «MWD» більше 450 годин і більше 300 годин із додаванням «гама»-зонду. Конструкція обладнання дозволяє додати другий аккумуляторний блок, котрий буде задіяний коли потужність першого знизиться до встановленого рівня, щоб активувати подачу напруги на другу батарею. Конструкция системы позволяет добавить второй аккумуляторный блок, который будет активирован, когда мощность первой батареи опустится до заданного уровня, чтобы затем активировать подачу мощности на вторую батарею. Це дозволяє оператору розміщувати модулі живлення в різних положеннях згідно дизайну інструменту «MWD».

Ця опція також дозволяє користувачам визначати оптимальне положення модуля керування напрямком, визначаємого вимогами магнітної відстані. Використанння гнучких реберних роз`ємів, дозволяє використовувати декілька варіантів дизайну в системі «MWD», при цьому у відповідності із стандартами мають бути встановлені імпульси на вибої(необхідність), а «гамма»-зонд та модуль керування напрямку будуть розташовані в оптимальних позиціях.

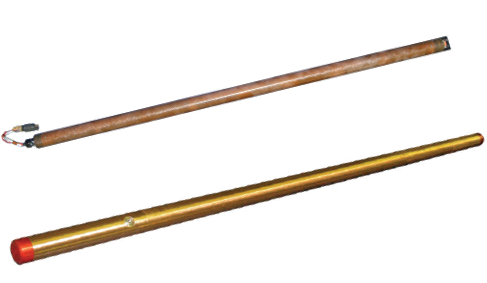

«Гамма» модуль

Обладнання «гамма» випромінювання реєструє природне випромінювання пластів,  що проходять по стовбуру свердловини. Це ядерне випромінювання що вказує на радіоактивний вміст пластів. Ефективне в будь-якому середовищі обладнання «гамма» випромінювання є стандартним пристроєм, що використовується для кореляції в обсаженому та відкритому стовбурах. Обладнання вимірювання «Гамма» випромінювання використовують надчутливий, герметично захищений кристал сцинтилятору натрию і фотопомножувач високої температури для максимальної якості вимірювань.

Додатки

  • Визначення глибини
  • Кореляція глибини всередині та між лунками
  • Ідентифікація літології
  • Якісна обробка випромінювань
  • Якісна оцінка об`єктів радіоактивного випромінювання та корисних копалин.

Переваги

  • Відокремлення сланців та порід, що не дають випромінювання;
  • Оцінка вмісту глини в пісках чи вапняках;
  • Корреляція даних в реальному часі за допомогою журналів зміщення для визначення геологічного місцезнаходження.
  • Вібрація (3 вісі) 50-300 Гц
Розміри обладнання
Тип обладнання Довжина Вага
Тип з`єднання Kintec 80” / 2.03 м 37 фунт / 16.8 кг
  Стандартний модуль Спрямований модуль
Механічні характеристики
Діаметр 1.36” w/o housing 1.875” w/ housing 1.36” w/o housing 1.875” w/ housing
Довжина (згвинчений стан) 13.6” без корпусу 41” із корпусом 13.6” без корпусу 41” із корпусом
Вага 1.7 фунт без корпусу 22.3 фунт із корпусом 3 фунт без корпусу 22.3 фунт із корпусом
Операційна температура -60° C до 175° C (-77° F до 350° F) -60° C до 175° C (-77° F до 350° F)
Матеріал корпусу BeCu BeCu
Тиск 20,000 PSI 20,000 PSI
Продуктивність
Чутливість

2.0 Підрахунків на API без корпусу

1.7 підрахунків на API із корпусом

0.6 Підрахунків на API
Точність +/- 10% to 175° C (350° F) +/- 10% to 175° C (350° F)
Роздільна здатність 6.8” 6.8”
Екологічна безпека
Допустима температура 200° C (400° F) 200° C (400° F)
Максимальна температура нагрівання/охолодження -15° C (5° F) / хв -15° C (5° F) / хв
Вібрація трьох осей(3 вісі) 50-300 Hz Постійна 30 г
30 г
30 г
30 г
Ударне навантаження (Z-вісь) 500 г, 0.5 мсек 500 г, 0.5 мсек
Ударне навантаження (Y-вісь) 1,000 G, 0.5 мсек 1,000 G, 0.5 мсек
Напруга
Вхідна напруга 22-30В 22-30В
Вхідний ток 14-18 мA 14-18 мA
Максимальна напруга 31.5В 31.5В
Вихідний сигнал
Пульсація +5В до 0V, 2 (+/- 0.5)
+5В до 0V, 2 (+/- 0.5)
мікросекунд
мікросекунд
