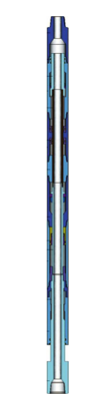

Гідравлічні яси

Гідравлічні яси

Також на балансі компанії є 40 одиниць гідравлічних ударних механізмів виробництва компаній ВІСО DRILLING TOOLS та TIANHE OIL GROUP, які являються невід'ємним елементом КНБК при бурінні вертикальних і похило-скерованих свердловин.

QYSZ203III Технічний паспорт

Тип Специфікація Вага одиниці (кг)
QYS2203B

Гідравлічний яс подвійної дії Ø 203 мм

  1. Зовнішній діаметр: 203 мм
  2. Діаметр отвору: 76 мм
  3. Робоча температура: 150°C
  4. Тип різі: NC 61
  5. Загальна довжина (мм): 9361
  6. Верхній вільний хід (мм): 317.5
  7. Нижній вільний хід (мм): 317.5
  8. Максимальне тягове зусилля для удару: 1000 кН
  9. Максимальне тягове зусилля після удару: 2800 кН
  10. Максимальна сила удару вниз: 500 кН
  11. Максимальне навантаження: 6500 кН
  12. Максимальний крутний момент: 133 кН•м
  13. Робочий крутний момент: 35 кН•м
  14. Зусилля розблокування (вгору кН): 425±25
  15. Зусилля розблокування (вниз кН): 205±25
2030

QYSZ165III Технічний паспорт

Тип Специфікація Вага одиниці (кг)
QYSZ165B

Гідравлічний яс подвійної дії Ø 165 мм

  1. Зовнішній діаметр: 165 мм
  2. Діаметр отвору: 70 mm
  3. Робоча температура: 150°C
  4. Тип різі: NC46
  5. Загальна довжина (мм): 8899
  6. Верхній вільний хід (мм): 317.5
  7. Нижній вільний хід (мм): 317.5
  8. Максимальне тягове зусилля для удару: 700 кН
  9. Максимальне тягове зусилля після удару: 2000 кН
  10. Максимальна сила удару вниз: 350 кН
  11. Максимальне навантаження: 3700 кН
  12. Максимальний крутний момент: 75 кН•м
  13. Робочий крутний момент: 25 кН•м
  14. Зусилля розблокування (вгору кН): 420±25
  15. Зусилля розблокування (вниз кН): 180±25
1270

QYSZ121III Технічний паспорт

Тип Специфікація Вага одиниці (кг)
QYSZ121B

Гідравлічний яс подвійної дії Ø 121 мм

  1. Зовнішній діаметр: 121 мм
  2. Діаметр отвору: 50.8 mm;
  3. Робоча температура: 150°C;
  4. Тип різі: NC35
  5. Загальна довжина (мм): 8238
  6. Верхній вільний хід (мм): 317.5
  7. Нижній вільний хід (мм): 317.5
  8. Максимальне тягове зусилля для удару: 350 кН
  9. Максимальне тягове зусилля після удару: 1000 кН
  10. Максимальна сила удару вниз: 200KN
  11. Максимальне навантаження: 1550 кН
  12. Максимальний крутний момент: 18 кН•м
  13. Робочий крутний момент: 10 кН•м
  14. Зусилля розблокування (вгору кН): 180±25
  15. Зусилля розблокування (вниз кН): 80±25
560

QY108NC31 Технічний паспорт

Тип Специфікація Вага одиниці (кг)
QY108NC31

Гідравлічний яс подвійної дії Ø 108 мм

  1. Зовнішній діаметр: 109.5 мм
  2. Діаметр отвору: 38 mm;
  3. Робоча температура: 204°C;
  4. Тип різі: NC31
  5. Загальна довжина (мм): 4455
  6. Верхній вільний хід (мм): 265
  7. Нижній вільний хід (мм): 265
  8. Максимальне тягове зусилля для удару: 120 кН
  9. Максимальне тягове зусилля після удару: 250 кН
  10. Максимальна сила удару вниз: -- кН
  11. Максимальне навантаження: 1350 кН
  12. Максимальний крутний момент: 16 кН•м
  13. Робочий крутний момент: 10 кН•м
  14. Зусилля розблокування (вгору кН): 160±25
  15. Зусилля розблокування (вниз кН): 70±25
250

BICO-Faster 8" Технічний паспорт

Тип Специфікація Вага одиниці (кг)
BICO-Faster 8" (203 мм)

Гідравлічний яс подвійної дії Ø 203 мм

  1. Зовнішній діаметр: 203 мм
  2. Діаметр отвору: 71 mm;
  3. Робоча температура: 150°C;
  4. Тип різі: 6-5/8" REG
  5. Загальна довжина (мм): 6100
  6. Верхній вільний хід (мм): 152
  7. Нижній вільний хід (мм): 152
  8. Максимальне тягове зусилля для удару: 687 кН
  9. Максимальне тягове зусилля після удару: 999 кН
  10. Максимальна сила удару вниз: 2972 кН
  11. Максимальний крутний момент: 98,95 кН•м
1270

BICO-Faster 6-1/2" Технічний паспорт

Тип Специфікація Вага одиниці (кг)
BICO-Faster 6-1/2" (165 мм)

Гідравлічний яс подвійної дії Ø 165 мм

  1. Зовнішній діаметр: 165 мм
  2. Діаметр отвору: 57 mm;
  3. Робоча температура: 150°C;
  4. Тип різі: NC46
  5. Загальна довжина (мм): 5900
  6. Верхній вільний хід (мм): 102
  7. Нижній вільний хід (мм): 152
  8. Максимальне тягове зусилля для удару: 599 кН
  9. Максимальне тягове зусилля після удару: 781 кН
  10. Максимальна сила удару вниз: 2538 кН
  11. Максимальний крутний момент: 43,85 кН•м
725

BICO-Faster 4-3/4" Технічний паспорт

Тип Специфікація Вага одиниці (кг)
BICO-Faster 4-3/4" (121 мм)

Гідравлічний яс подвійної дії Ø 121 мм

  1. Зовнішній діаметр: 121 мм
  2. Діаметр отвору: 57 mm;
  3. Робоча температура: 150°C;
  4. Тип різі: NC38
  5. Загальна довжина (мм): 5100
  6. Верхній вільний хід (мм): 127
  7. Нижній вільний хід (мм): 127
  8. Максимальне тягове зусилля для удару: 244 кН
  9. Максимальне тягове зусилля після удару: 333 кН
  10. Максимальна сила удару вниз: 1198 кН
  11. Максимальний крутний момент: 20,5 кН•м
317
